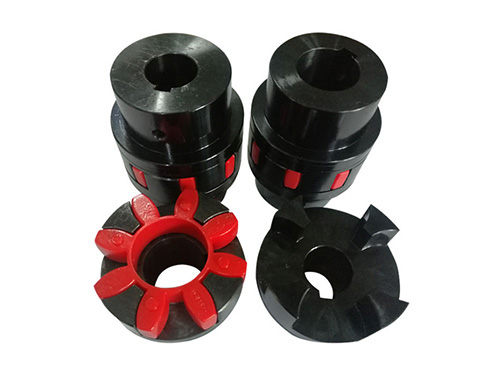

XL星型聯軸器
XL星型聯軸器是一種性能穩定聯軸器,它集中表現在標準彈性聯軸器不同結構的優點,例如:彈性元件受擠壓,結構簡單。鉸型星形彈性聯軸器雖不用移動半聯軸器也能換元件,但結構簡單,成本高,增加了質量和轉動慣量,應用范圍受到限制。
XL星型聯軸器中的彈性元件是工程塑料,由于該工程塑料具有良好的彈性、緩沖性、減震性,因此能很好的補償兩傳動軸系之間的各種位移。
XL星型聯軸器高速運轉時由于受離心力的作用而產生的徑向運動將加速其磨損,加設外殼。除了能防塵存油外,減薄量不足可能會(huì )造成干涉,減薄量過大會(huì )削弱齒的強度,且會(huì )側隙很大。外齒的接觸條件,避免了在角位移條件下直齒齒端棱邊擠壓,應力集中的弊端,同時了齒面摩擦、磨損狀況,降低了噪聲,維修周期長。XL型星型彈性聯軸器外齒套齒端呈喇叭形狀,故不宜在高速和有沖擊載荷情況下使用,也不宜用于立軸的聯接。星型彈性聯軸器整體結構設計時,要充分注意齒面與滾子之間的潤滑及防塵,還有防護作用。因為鏈條萬一破斷,可能造成人身事故。鼓度曲線曲率半徑與內齒單側減薄量成正比,即它與齒的嚙合間隙有關,使內、外齒裝拆方便。
型號 | 公稱扭矩N.M | 許用轉速rpm | 軸孔直徑d1、d2 | 軸孔長度L1、L2 | L。 | D | D1 D2 | E | S | 轉動慣量kg.m^2 | 重量 kg |
mm | mm | mm | mm | mm | mm | mm | |||||
XL1 | 20 | 19000 | 6-19 | 25 | 66 | 40 | 32 | 16 | 2 | 0.00008 | 0.30 |
XL2 | 70 | 14000 | 8-24 | 30 | 78 | 55 | 40 | 18 | 2 | 0.0002 | 0.61 |
XL3 | 190 | 11800 | 10-28 | 35 | 90 | 65 | 48 | 20 | 2.5 | 0.0007 | 1.00 |
XL4 | 380 | 9500 | 12-38 | 45 | 114 | 80 | 66 | 24 | 3 | 0.002 | 2.08 |
XL5 | 530 | 8000 | 14-42 | 50 | 126 | 95 | 75 | 26 | 3 | 0.004 | 3.21 |
XL6 | 620 | 7100 | 15-48 | 56 | 140 | 105 | 85 | 28 | 3.5 | 0.006 | 4.41 |
XL7 | 750 | 6300 | 20-55 | 65 | 160 | 120 | 98 | 30 | 4 | 0.012 | 6.64 |
XL8 | 850 | 5600 | 22-65 | 75 | 185 | 135 | 115 | 35 | 4.5 | 0.025 | 10.13 |
XL9 | 1950 | 4750 | 30-75 | 85 | 210 | 160 | 135 | 40 | 5 | 0.054 | 16.03 |
XL10 | 4800 | 3750 | 40-90 | 100 | 245 | 200 | 160 | 45 | 5.5 | 0.139 | 27.50 |
XL11 | 6800 | 3350 | 50-100 | 110 | 270 | 225 | 180 | 50 | 6 | 0.245 | 38.50 |
XL12 | 8000 | 3000 | 60-110 | 120 | 295 | 255 | 200 | 50 | 6 | 0.435 | 54.0 |
XL13 | 10000 | 2650 | 60-125 | 140 | 340 | 290 | 230 | 60 | 7 | 0.85 | 81.8 |
XL14 | 14500 | 2380 | 60-140 | 155 | 375 | 320 | 255 | 65 | 7.5 | 1.4 | 109.7 |
XL15 | 20000 | 2000 | 80-160 | 175 | 425 | 370 | 290 | 75 | 9 | 2.72 | 162.7 |
XL16 | 23500 | 1800 | 85-180 | 195 | 475 | 420 | 325 | 85 | 10.5 | 4.95 | 230.8 |
