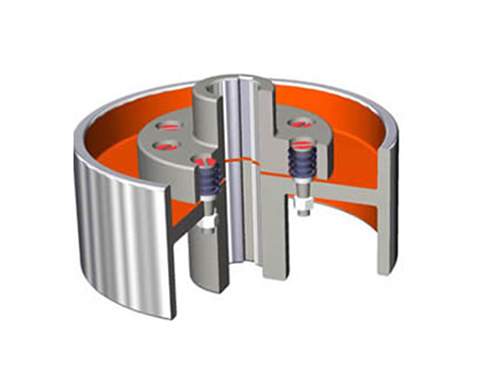

LTZ(原TLL型)帶制動輪彈性套柱銷聯軸器
LTZ(原TLL型)帶制動輪彈性套柱銷聯軸器結構比較簡單,制造容易,不用潤滑,不需要與金屬硫化粘結,換彈性套方便,不用移動半聯軸器,具有補償兩軸相對偏移和減振緩沖性能。彈性套工作是受壓縮變形,由于彈性套的厚度較薄,體積小,彈性變形有限,所以,彈性套柱銷聯軸器雖可補償軸線位移和彈性,但軸線位移許用補償量較少,彈性較弱。彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩,并壓縮橡膠彈性套來傳遞轉矩。適用于安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率軸系傳動。
LTZ(原TLL型)帶制動輪彈性套柱銷聯軸器是利用一端套有彈性套(橡膠材料)的柱銷,裝在兩半聯軸器凸緣孔中,以實現兩半聯軸器的聯接。彈性套柱銷聯軸器曾經是我國應用廣泛的聯軸器。
LTZ(原TLL型)帶制動輪彈性套柱銷聯軸器基本參數和主要尺寸:
公稱扭矩Tn:125N:K.m。
許用轉速n:3800r/min。
軸孔直徑范圍d:25-35mm。
軸孔長度范圍:Y型L為62-82mm,J,J1,Z型L為44-82mm。
制動輪大小Do:200mm。
型號 | 公稱扭矩Tn(N.m) | 許用轉速[n](r/min) | 軸孔直徑d1 d2 dz | 軸孔配合長度 | D0 | D | B | S | A | 重量Kg | 轉動慣量Kg.m2 | ||
Y型 | J、J1、Z型 | ||||||||||||
L | L1 | L | |||||||||||
LTZ1 | 125 | 3800 | 25 28 | 62 | 44 | 62 | 200 | 130 | 85 | 5 | 45 | 8.3 | 0.05 |
30 32 | 82 | 60 | 82 | ||||||||||
35 | |||||||||||||
LTZ2 | 250 | 3000 | 32 35 | 250 | 160 | 105 | 5 | 15.3 | 0.15 | ||||
38 | |||||||||||||
40 42 | 112 | 84 | 112 | ||||||||||
LTZ3 | 500 | 2400 | 40 42 | 315 | 190 | 132 | 6 | 30.0 | 0.45 | ||||
45 48 | |||||||||||||
LTZ4 | 710 | 2400 | 45 48 | 224 | 6 | 65 | 39.6 | 0.50 | |||||
50 55 | |||||||||||||
56 | |||||||||||||
60 63 | 142 | 107 | 142 | ||||||||||
LTZ5 | 1000 | 2400 | 50 55 | 112 | 84 | 315 | 250 | 168 | 6 | 65 | 47.0 | 1.26 | |
56 | |||||||||||||
60 63 | 142 | 107 | 142 | ||||||||||
65 70 | |||||||||||||
LTZ6 | 2000 | 1900 | 63 65 | 400 | 315 | 8 | 80 | 92.6 | 1.63 | ||||
70 71 | |||||||||||||
75 | |||||||||||||
80 85 | 172 | 132 | 172 | ||||||||||
90 95 | |||||||||||||
LTZ7 | 4000 | 1500 | 80 85 | 500 | 400 | 210 | 10 | 100 | 127.3 | 4.04 | |||
90 95 | |||||||||||||
100 110 | 212 | 167 | 212 | ||||||||||
LTZ8 | 8000 | 1200 | 100 110 | ||||||||||
120 125 | 630 | 475 | 265 | 12 | 130 | 304.3 | 15.00 | ||||||
130 | 252 | 202 | 252 | ||||||||||
LTZ9 | 16000 | 1000 | 120 125 | 212 | 167 | 212 | 710 | 600 | 298 | 14 | 180 | 576.8 | 33.00 |
130 140 | 252 | 202 | 252 | ||||||||||
150 | |||||||||||||
160 170 | 302 | 242 | 302 |
