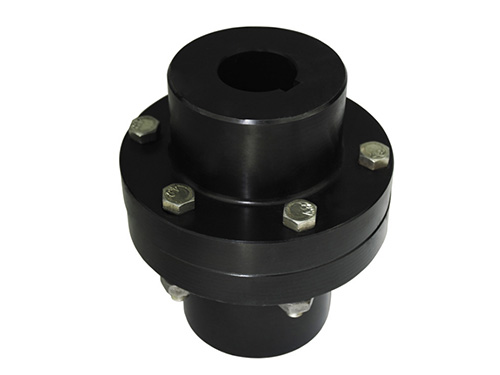

YL凸緣聯軸器
YL凸緣聯軸器的材料可用灰鑄鐵或碳鋼,重載時或圓周速度大于30米/秒時應用鑄鋼或鍛鋼。YL凸緣聯軸器對兩軸對中性的要求很高,當兩軸有相對位移存在時,就會(huì )在機件內引起附加載荷,使工作情況惡化,這是它的主要缺點。但由于結構簡單、成本低、可傳遞較大轉矩,故當轉速低、無沖擊、軸的剛性大、對中性較好時常采用。這種聯軸器有兩種主要的結構形式:
①靠鉸制孔用螺栓來實現兩軸對中和靠螺栓桿承受擠壓與剪切來傳遞轉矩;
②靠一個半聯軸器上的凸肩與另一個半聯軸器上的凹槽相配合而對中。
YL凸緣聯軸器磨損的原因:
YL凸緣聯軸器磨損很正常,是由于加工精度,工作的工況變化,沖擊的存在等等,YL凸緣聯軸器的工作情況都是惡劣的。它在工作的過程中,還要進行不對中的補償。所以在補償量很大,轉速很高,工況復雜的情況下,很容易磨損。
YL凸緣聯軸器對兩軸對中性的要求很高,當兩軸有相對位移存在時,會(huì )在機件內引起附加載荷,使工作情況惡化,這是它的主要缺點。但由于結構簡單、成本低、可傳遞較大轉矩,故當轉速低、無沖擊、軸的剛性大、對中性較好時常采用。
對中,可以傳遞較大扭矩,要求凸緣端面與軸線保持準確的垂直。加工容易,不需要潤滑,維護和安裝方便,主要用載荷較平穩的兩軸聯接。
聯軸器質量和轉動慣量是按材料為鑄鐵(括號內為鑄鋼),小軸孔、大的軸伸長度的近似計算值。
聯軸器許用轉速是按材料為鑄件,許用線速度為30m/s;鋼許用線速度為50m/s的近似計算。
螺栓數量欄中,括號內為鉸制孔用螺栓。
使用凸緣聯軸器應具有防護裝置。
半聯軸器材料:鑄鐵為HT2002;鑄鋼為ZG270—500。
型號 | 公稱扭矩 Tn(N·m) | 許用轉速[n]r/min | 軸孔直徑d(H7) | 軸孔長度L | D | D1 | 螺栓 | L0 | 轉動慣量 (kg.m2) | 重量 (kg.m3) | |||||
Y型 | J1型 | 數量 n | 直徑M | ||||||||||||
鐵 | 鋼 | 鐵 | 鋼 | Y型 | J1型 | ||||||||||
YL1 YLD1 | 10 | 8100 | 13000 | 10 11 | 10 11 | 25 | 22 | 71 | 53 | 3(3) | M6 | 54 | 48 | 0.0018 | 0.94 |
12 14 | 12 14 | 32 | 27 | 68 | 58 | ||||||||||
16 18 19 | 16 18 19 | 42 | 30 | 88 | 64 | ||||||||||
20 | 20 22 | 52 | 38 | 108 | 80 | ||||||||||
YL2 YLD2 | 16 | 7200 | 12000 | 12 14 | 12 14 | 32 | 27 | 80 | 64 | 4(4) | M6 | 68 | 58 | 0.0035 | 1.50 |
16 18 19 | 16 18 19 | 42 | 30 | 88 | 64 | ||||||||||
20 22 | 20 22 | 52 | 38 | 108 | 80 | ||||||||||
YL3 YLD3 | 25 | 6400 | 10000 | 14 | 14 | 32 | 27 | 90 | 69 | 3(3) | M8 | 68 | 58 | 0.0060 | 1.99 |
16 18 19 | 16 18 19 | 42 | 30 | ||||||||||||
88 | 64 | ||||||||||||||
20 22 - | 20 22 24 | 52 | 38 | 108 | 80 | ||||||||||
128 | 92 | ||||||||||||||
YL4 YLD4 | 40 | 5700 | 9500 | 18 19 | 18 19 | 42 | 30 | 100 | 80 | 3(3) | M8 | 88 | 64 | 0.0093 | 2.47 |
20 22 24 | 20 22 24 | 52 | 38 | 108 | 80 | ||||||||||
25 - | 25 28 | 62 | 44 | 128 | 92 | ||||||||||
YL5 YLD5 | 63 | 5500 | 9000 | 22 24 | 22 24 | 52 | 38 | 105 | 85 | 4(4) | M8 | 108 | 80 | 0.013 | 3.19 |
25 28 | 25 28 | 62 | 44 | 128 | 92 | ||||||||||
30 - | 30 32 | 82 | 60 | 168 | 124 | ||||||||||
YL6 YLD6 | 100 | 5200 | 8000 | 24 | 24 | 52 | 38 | 110 | 90 | 4(4) | M8 | 108 | 80 | 0.017 | 3.99 |
25 28 | 25 28 | 62 | 44 | 128 | 92 | ||||||||||
30 32 - | 30 32 35 | 82 | 60 | 168 | 124 | ||||||||||
YL7 YLD7 | 160 | 4800 | 7600 | 28 | 28 | 62 | 44 | 120 | 95 | 4(3) | M10 | 128 | 92 | 0.029 | 5.66 |
30 32 35 38 | 30 32 35 38 | 82 | 60 | 168 | 124 | ||||||||||
- | 40 | 112 | 84 | 228 | 172 | ||||||||||
YL8 YLD8 | 250 | 4300 | 7000 | 32 35 38 | 32 35 38 | 82 | 60 | 130 | 105 | 4(3) | M10 | 169 | 125 | 0.043 | 7.29 |
40 42 - | 40 42 45 | 112 | 84 | 229 | 173 | 6.53 | |||||||||
YL9 YLD9 | 630 | 4100 | 6800 | 38 | 38 | 82 | 60 | 140 | 115 | 6(3) | M10 | 169 | 125 | 0.064 | 9.53 |
112 | 84 | 229 | 173 | ||||||||||||
40 42 45 48 - | 40 42 45 48 50 | ||||||||||||||
YL10 YLD10 | 630 | 3600 | 6000 | 45 48 50 55 - | 45 48 50 55 56 | 160 | 130 | 6(4) | M12 | 0.112 | 12.46 | ||||
- | 60 | 142 | 107 | 289 | 219 | ||||||||||
YL11 YLD11 | 1000 | 3200 | 5300 | 50 55 56 | 50 55 56 | 112 | 84 | 180 | 150 | 8(4) | M12 | 229 | 173 | 0.205 | 17.97 |
60 63 65 - | 60 63 65 70 | 142 | 107 | 289 | 219 | ||||||||||
YL12 YLD12 | 1600 | 2900 | 4700 | 60 63 65 70 71 75 | 60 63 65 70 7175 | 200 | 170 | 12(6) | M12 | 0.443 | 30.62 | ||||
- | 80 | 52 | 38 | 349 | 269 | 0.463 | 29.52 | ||||||||
YL13 YLD13 | 2500 | 2600 | 4300 | 70 71 75 | 70 71 75 | 142 | 107 | 220 | 185 | 8(6) | M16 | 289 | 219 | 0.646 | 35.58 |
80 85 - | 80 85 90 | 172 | 132 | 349 | 269 | ||||||||||
YL14 YLD14 | 4000 | 2300 | 4800 | 80 85 90 95 | 80 85 90 95 | 172 | 132 | 250 | 215 | 12(8) | M16 | 350 | 270 | 1.353 | 57.13 |
100 - | 100 110 | 212 | 167 | 430 | 340 | ||||||||||
YL15 YLD15 | 6300 | 2000 | 3400 | - - | 90 95 | 172 | 132 | 290 | 250 | 12(6) | M20 | 350 | 270 | 2.854 | 89.59 |
100 110 120 - | 100 110 120 125 | 212 | 167 | 430 | 340 | ||||||||||
YL16 YLD16 | 10000 | 1800 | 3000 | - 120 125 | 100 110 120 125 | 340 | 290 | 12(6) | M24 | 5.271 | 119.57 | ||||
130- | 130 140 | 252 | 202 | 510 | 410 | ||||||||||
YL17 YLD17 | 14000 | 1600 | 2600 | -- | 120 125 | 212 | 167 | 380 | 330 | 12(6) | M24 | 430 | 340 | 9.139 | 171.71 |
130 140 150 | 130 140 150 | 252 | 202 | 510 | 410 | ||||||||||
- | 160 | 302 | 242 | 610 | 490 | ||||||||||
YL18 YLD18 | 20000 | 1400 | 2300 | -- | 140 150 | 252 | 202 | 420 | 360 | 12(6) | M30 | 510 | 410 | (17.883) | (263.5) |
-- | 160 170 180 | 302 | 242 | 610 | 490 |
