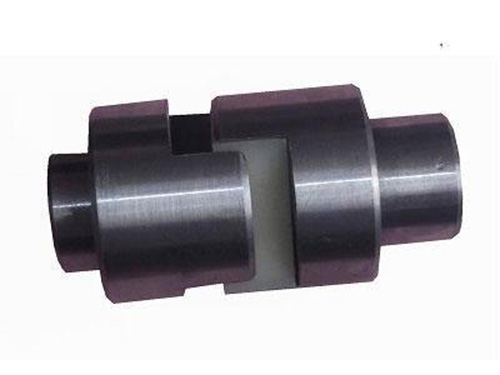

WH型滑塊聯軸器
WH型滑塊聯軸器適用于轉速較低,傳遞轉矩較大的傳動。WH型滑塊聯軸器是由兩個軸套和一個滑塊組成?;瑝K作為一個傳遞扭矩的元件,通常由工程塑料制成,情況下可選擇其它材料,比如金屬材料。
WH型滑塊聯軸器的滑塊一般選用尼龍材質,通過兩邊呈90°相對分布的卡槽和兩側的軸套聯接在一起,從而達到傳遞扭矩的目的。WH型滑塊聯軸器滑塊和軸套之間用微小的壓力進行吻合,這種壓力能使聯軸器在設備運轉中具有零間隙運轉。隨著使用時間增長,滑塊可能會(huì )因受到磨損而失去無反沖的功能,所以WH型WH型滑塊聯軸器應經常檢查或換其滑塊。
WH型滑塊聯軸器常用于一般常用電機,個別的場合也可以用來聯接伺服電機,在使用過程中通過滑塊的滑動來糾正相對位移。因為抵抗相對位移的是滑塊與軸套之間的摩擦力,因此它們之間的軸承負荷不會(huì )因為相對位移的增加而加大。
WH型滑塊聯軸器的材料可用45鋼,工作表面需要進行熱處理,以提高其硬度;要求較低時也可用Q275鋼,不進行熱處理。為了減少摩擦及磨損,使用時應從中間盤的油孔中注油進行潤滑。 因為半聯軸器與中間盤組成移動副,不能發生相對轉動,故主動軸與從動軸的角速度應相等。但在兩軸間有相對位移的情況下工作時,中間盤就會(huì )產生很大的離心力,從而增大動載荷及磨損。因此選用時應注意其工作轉速不得大于規定值。許用補償量:軸向x=1~2mm,徑向y≤0.2mm,角向α≤ 40度。
型號 | 公稱轉 矩Tn(N.m) | 許用轉速 [n]r/min | 軸孔直徑 | 軸孔長度 | D | D1 | B1 | B2 | l | 轉動慣量 Kg.m2 | 質量 kg | |
d1 d2 | Y | J1 | ||||||||||
L | ||||||||||||
mm | ||||||||||||
WH1 | 16 | 10000 | 10,11 12,14 | 25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0.0007 | 0.6 |
32-42 | 27-30 | |||||||||||
WH2 | 31.5 | 8200 | 12,12,16,(17),18 | 50 | 32 | 56 | 18 | 5 | 0.0038 | 1.5 | ||
WH3 | 63 | 7000 | 16,(17),18,20,22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0.0063 | 1.8 |
52-62 | 38-44 | |||||||||||
WH4 | 160 | 5700 | 20,22,24,25,28 | 80 | 50 | 64 | 18 | 8 | 0.013 | 2.5 | ||
WH5 | 280 | 4700 | 25,28,30,32,35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0.045 | 5.8 |
82-112 | 60-84 | |||||||||||
WH6 | 500 | 3800 | 30,32,35,38,40,42,45 | 120 | 80 | 90 | 33 | 15 | 0.12 | 9.5 | ||
WH7 | 900 | 3200 | 40,42,45,48,50,55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0.43 | 25 |
112-142 | 84-107 | |||||||||||
WH8 | 1800 | 2400 | 50,55,60,63,65,70 | 190 | 120 | 150 | 48 | 25 | 1.98 | 55 | ||
WH9 | 3550 | 1800 | 65,70,75,80,85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4.9 | 85 |
172-212 | 132-167 | |||||||||||
WH10 | 5000 | 1500 | 80,85,90,95,100 | 330 | 190 | 180 | 58 | 40 | 7.5 | 120 |
